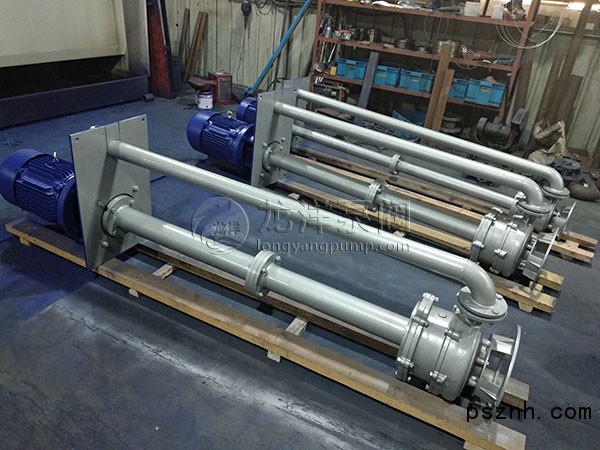

YW型无堵塞液下型排污泵概述
YW型无堵塞液下型排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
YW型无堵塞液下型排污泵主要用途
无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统，市政工程、建筑工地等行业输送带颗粒的污水、污物、也可用于抽送清水及带腐蚀性介质。
YW型无堵塞液下型排污泵特点
①采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
④该泵密封油室内设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护。
⑤可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性。
⑥浮球开关可以根据所需液变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
⑦排污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用，而保证电机不会过载。
⑨有两种不同的安装方式，固定式自动耦合安装系统，移动式自由安装系统。
YW型液下无堵塞排污泵使用条件：
A、 泵的使用环境温度≤40℃，湿度≤95%;海拔高度≤1000米，超过时应在订货时提出。
B、 介质温度不超过60℃，介质重度为1～1.3kg/dm3。
C、 铸铁材质的使用范围是PH5～9。
D、1Cr18Ni9Ti不锈钢材质可使用一般腐蚀性介质。
E、 使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更可靠的产品。
注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
YW型液下无堵塞排污泵技术参数：
| 序号 | 型 号 | 口 径(mm) | 流 量（m3/h） | 扬 程（m） | 转 速（r/min） | 功 率（kw） | 效 率（%） | 水泵电器控制器 | 自动耦合器配wq |
| 1 | 25yw8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.1 | qzd-1.1 | / |
| 2 | 32yw12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 | qzd-1.1 | / |
| 3 | 40yw15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 | qzd-1.5 | 40 |
| 4 | 40yw15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 18 | qzd-2.2 | 40 |
| 5 | 50yw20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 | qzd-0.75 | 40 |
| 6 | 50yw10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 | qzd-0.75 | 50 |
| 7 | 50yw20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 | qzd-1.5 | 50 |
| 8 | 50yw15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 | qzd-2.2 | 50 |
| 9 | 50yw18-30-3 | 50 | 18 | 30 | 2880 | 3.0 | 58 | qzd-3.0 | 50 |
| 10 | 50yw25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 | qzd-5.5 | 50 |
| 11 | 50yw20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 | qzd-7.5 | 50 |
| 12 | 65yw25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 | qzd-2.2 | 50 |
| 13 | 65yw37-13-3 | 65 | 37 | 13 | 2880 | 3.0 | 55 | qzd-3.0 | 65 |
| 14 | 65yw25-30-4 | 65 | 25 | 30 | 2890 | 4.0 | 58 | qzd-4.0 | 65 |
| 15 | 65yw30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | qzd-7.5 | 65 |
| 16 | 65yw35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 | qzd-11 | 65 |
| 17 | 65yw35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 | qzd-15 | 65 |
| 18 | 80yw40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 | qzd-2.2 | 65 |
| 19 | 80yw43-13-3 | 80 | 43 | 13 | 2880 | 3.0 | 50 | qzd-3.0 | 80 |
| 20 | 80yw40-15-4 | 80 | 40 | 15 | 2890 | 4.0 | 57 | qzd-4.0 | 80 |
| 21 | 80yw65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 | qzd-7.5 | 80 |
| 22 | 100yw80-10-4 | 100 | 80 | 10 | 1440 | 4.0 | 62 | qzd-4.0 | 80 |
| 23 | 100yw110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 | qzd-5.5 | 100 |
| 24 | 100yw100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 | qzd-7.5 | 100 |
| 25 | 100yw85-20-7.5 | 100 | 85 | 20 | 1400 | 7.5 | 68 | qzd-7.5 | 100 |
| 26 | 100yw100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 | jj1-11 | 100 |
| 27 | 100yw100-30-15 | 100 | 100 | 30 | 1470 | 15 | 66 | jj1-26 | 100 |
| 28 | 100yw100-35-18.5 | 100 | 100 | 35 | 1460 | 18.5 | 65 | jj1-18.5 | 100 |
| 29 | 125yw130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 | jj1-11 | 100 |
| 30 | 125yw130-25-15 | 125 | 130 | 20 | 1440 | 15 | 63 | jj1-15 | 125 |
| 31 | 150yw145-6-7.5 | 150 | 145 | 6 | 1470 | 7.5 | 63 | qzd7.5 | 125 |
| 32 | 150yw180-15-15 | 150 | 180 | 15 | 1470 | 15 | 65 | jj1-15 | 150 |
| 33 | 150yw180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 | jj1-18.5 | 150 |
| 34 | 150yw180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 | jj1-22 | 150 |
| 35 | 150yw130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 | jj1-22 | 150 |
| 36 | 150yw180-30-30 | 150 | 180 | 30 | 970 | 30 | 73 | jj1-30 | 150 |
| 37 | 150yw200-30-37 | 150 | 200 | 30 | 970 | 37 | 70 | jj1-37 | 150 |
| 38 | 200yw300-7-11 | 200 | 300 | 7 | 1470 | 11 | 73 | jj1-11 | 150 |
| 39 | 200yw250-11-15 | 200 | 250 | 11 | 1470 | 15 | 74 | jj1-15 | 200 |
| 40 | 200yw400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 | jj1-22 | 200 |
| 41 | 200yw400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 | jj1-30 | 200 |
| 42 | 200yw250-11-15 | 200 | 250 | 15 | 1470 | 18.5 | 72 | jj1-18.5 | 200 |
| 43 | 200yw300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 | jj1-22 | 200 |
| 44 | 200yw250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 | jj1-30 | 200 |
| 45 | 200yw350-25-37 | 200 | 350 | 25 | 1470 | 37 | 75 | jj1-37 | 200 |
| 46 | 200yw400-30-55 | 200 | 400 | 30 | 1480 | 55 | 70 | jj1-55 | 200 |
| 47 | 250yw600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 | jj1-30 | 250 |
| 48 | 250yw600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 | jj1-37 | 250 |
| 49 | 250yw600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 | jj1-45 | 250 |
| 50 | 250yw600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 | jj1-55 | 250 |
| 51 | 250yw600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 | jj1-75 | 250 |
| 52 | 300yw800-12-45 | 300 | 800 | 12 | 1480 | 45 | 76 | jj1-45 | 300 |
| 53 | 300yw500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 | jj1-45 | 300 |
| 54 | 300yw800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 | jj1-55 | 300 |
| 55 | 300yw600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 | jj1-55 | 300 |
| 56 | 300yw800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 | jj1-75 | 300 |
| 57 | 300yw950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 | jj1-90 | 300 |
| 58 | 300yw1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 | jj1-110 | 300 |
| 59 | 300yw1100-10-55 | 300 | 1100 | 10 | 980 | 55 | 84.5 | jj1-55 | 300 |
| 60 | 350yw1500-15-90 | 350 | 1500 | 15 | 980 | 90 | 83.1 | jj1-90 | 350 |
| 61 | 350yw1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.2 | jj1-90 | 350 |
| 62 | 350yw1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 78.5 | jj1-132 | 350 |
| 63 | 350yw1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 82.1 | jj1-160 | 350 |
YW型液下无堵塞排污泵安装：
1、安装前应检查泵和电机有无损伤，检查紧固件紧固情况。
2、盘动泵轴检查有无摩擦声，同时检查泵轴与电机轴同心度。两联轴节外园偏差数不超过0.5毫米。
3、接泵出液口之管路，应另设支架，不允许将其重量加于泵体上。
YW型液下无堵塞排污泵启动、停车与拆卸：
起动：
1、液下排污泵试验起动，检查电机转向和泵要求是否一致。
2、关闭出口管路上的阀门和压力表。
3、起动电机，并开后压力表，慢慢打开出口管路阀门到所需位置，直至正常运行。
停车：
1、慢慢关闭出口闸阀，停止电动机，关闭压力表.
2、长期停车时，应将泵卸下，请理重装，妥善保管。
拆卸：
1、关闭出液管阀门，卸掉法兰上的联结螺栓。
2、松开电机座和联接端盖螺栓，卸掉电机。
3、松开基础上固定泵的螺栓，将泵取出，以清水冲洗，为防氧化。
4、拆下底座，泵体和出液管，松开叶轮螺母，取出叶轮。
5、拆下油室，机械密封，拆下加长管，轴承座，取出加长轴。
YW型液下排污泵使用注意事项：
1.泵使用前应仔细检?泵和电机有无损伤.检紧固件紧固情况。
2.盘动泵检有无磨擦声.同时检?泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm。
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行。
5.不得将水泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%).能控制在建议使用扬程范围以内，以防水泵因超载烧坏电机。
