适用范围

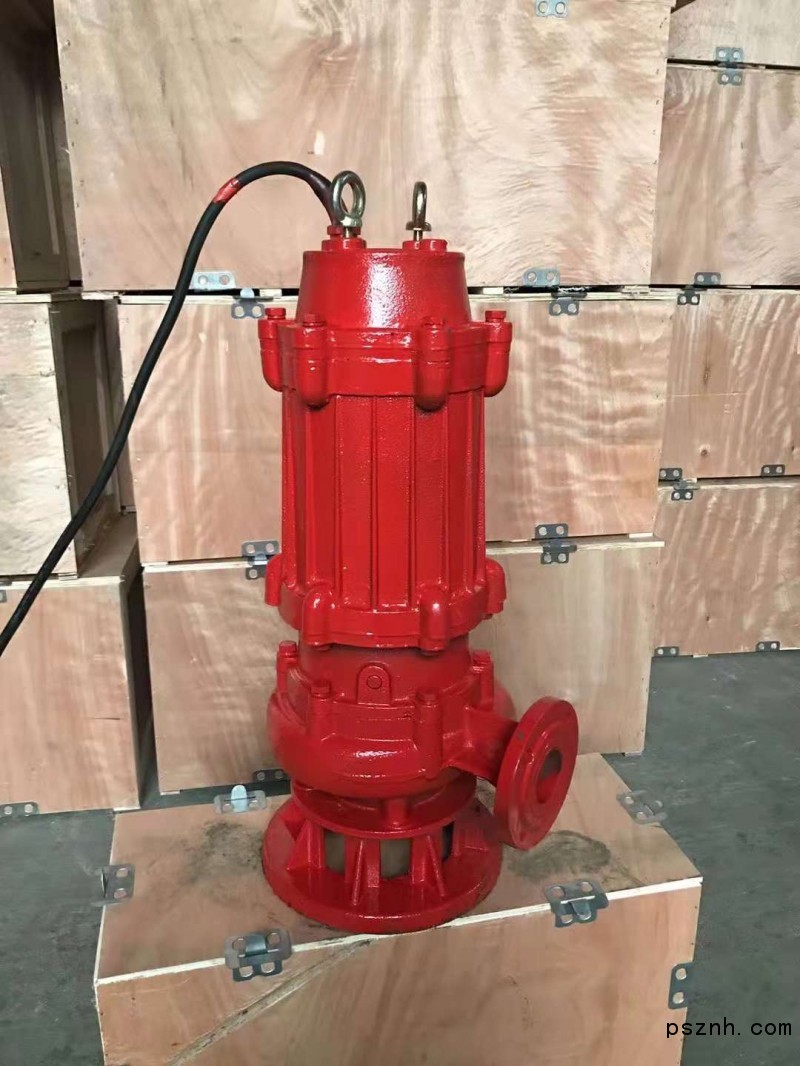

WQ/QW潜水排污泵型又称（无堵塞排污泵）是在引用国内先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，无堵塞潜水排污泵具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维的介质。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。 该泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。产品特点
1、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2、设计合理，配套电机合理，效率高，节能效果显著。
3、机械密封采用双道串联密封，材质为硬质耐腐碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4、泵结构紧凑，体积小，移动方便，安装简便，无需建泵房，潜入水中即可工作，大大减少工程造价。
5、泵油室内设有油水探头，当水泵侧机械密封损坏后，水进入油室，探头发生信号，对泵实施保护。
6、可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。
7、双导轨自动耦合安装系统，给泵的安装、维修带来了极大的方便，人可不必为此而进出污水坑。
8、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。
9、在使用扬程范围内保证电机动行不过载。
10、根据使用场合电机可采用水套式外循环冷却系统，能保证电泵在无水（干式）状态下安全运行。
11、安装方式有固定自动耦合安装和移动式自由安装二种，可满足不同的使用场合。
使用条件
1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m；
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;
注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！
产品适用场合：
1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。
型号意义:
结构说明
|
|
1 |
配全自动安全保护控制柜的泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵保护。 |
|
2 |
电机定子采用B级和F级绝缘，内装热保护传感器。 |
|
|
3 |
根据使用场合口径为2 00以上的泵，可根据用户需要采用外循环冷却系统，能保证水泵在水池的最低水位正常运转。 |
|
|
4 |
油室内装有漏水检测探头，当机械密封损坏后，水进入油室，探头发生信号由控制系统对泵实施保护。 |
|
|
5 |
双端面机械密封保证水泵可靠运行。 |
|
|
6 |
独特的叶轮，具有很大的流道，能够通过大的物料及纤维垃圾。 |
|
|
7 |
泵叶轮与泵体之间装有可更换的耐磨圈，以保证泵以最佳效率运行 |
WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。
其主要部件作用如下：
信号线：配备全保水泵控制柜，对泵实行全方位保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子：采用B级或F级绝缘。
漏水探头：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体：与叶轮配用，使得泵具有高的效率。
密封环：装在泵体口环处，当叶轮因运转而使口环处磨损，可更换密封环，以保证泵以最佳效率运行。
技术参数
| 型号 | 口径 (mm) |
流量 (m3/h) |
扬程 (m) |
功率 (kw) |
转速 (r/min) |
效率 (%) |
| QW25-8-15-1.1 | 25 | 8 | 15 | 1.1 | 2825 | 38.5 |
| QW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| QW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| QW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| QW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| QW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| QW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| QW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| QW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| QW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| QW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| QW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| QW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| QW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| QW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| QW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| QW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| QW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| QW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| QW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| QW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| QW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| QW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| QW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| QW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| QW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| QW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| QW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| QW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| QW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| QW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| QW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| QW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| QW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| QW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| QW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| QW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| QW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| QW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| QW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| QW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| QW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| QW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| QW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| QW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| QW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| QW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| QW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| QW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| QW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| QW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| QW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| QW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| QW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| QW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| QW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| QW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| QW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| QW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| QW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| QW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| QW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| QW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| QW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| QW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| QW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| QW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| QW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| QW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| QW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| QW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| QW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| QW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
WQ型无堵塞潜水排污泵的选型方法及注意事项
1、生活污水的排放在选用潜水排污泵时它的流量应按生活排水设计秒流量选定;当有排水量调节时，可按生活排水zui大小时流量选定。
2、消防电梯集水池内排水泵流量不小于10L/s。
3、潜水排污泵的扬程按提升高度、管道损失计算确定后，再附加一定的自由水头。自由水头宜采用0.02～0.03MPa。吸水管和出水管流速不应小于0.7m/s，并不宜大于2.0m/s。
4、公共建筑内应以每个生活排水集水池为单元设置一台备用泵，平时宜交互运行。
5、 地下室、设备机房、车库冲洗地面的排水，如有两台及两台以上排污泵时可不设备用泵。当集水池无法设事故排水管时，排污泵应有不间断的动力供应;当能关闭排 水进水管时，可不设不间断动力供应，但应设置报警装置。 当提升带有较大杂质的污、废水时，不同集水池内的潜水排污泵出水管不应合并排出;当提升一般废水时，可按实际情况考虑不同集水池的潜水排污泵出水管合并排 出。
6、两台或两台以上的排污泵共用一条出水管时，应在每台潜水排污泵出水管上装设阀门和止回阀。单台排污泵排水有可能产生倒灌时，应设止回阀。不允许压力排水管与建筑内重力排水管合并排出。
7、当QW潜水排污泵提升含有大块杂物时，潜水排污泵宜带有粉碎装置;当提升含较多纤维物污水时，宜采用大通道潜水排污泵。
8、当QW潜水排污泵电机功率大于等于7.5kW或出水口管径大于等于DN100时，可采用水泵固定自耦装置;当潜水排污泵电机功率小于7.5kW或出水口管径小于DN100时，可设软管移动式安装。
9、污水集水池采用潜水排污泵排水时，应设潜水排污泵固定自耦装置，方便潜水排污泵检修。
10、无堵塞潜水排污泵应能自动启停和现场手动启停。多台无堵塞潜水排污泵可并联交替运行，也可分段投入运行。
